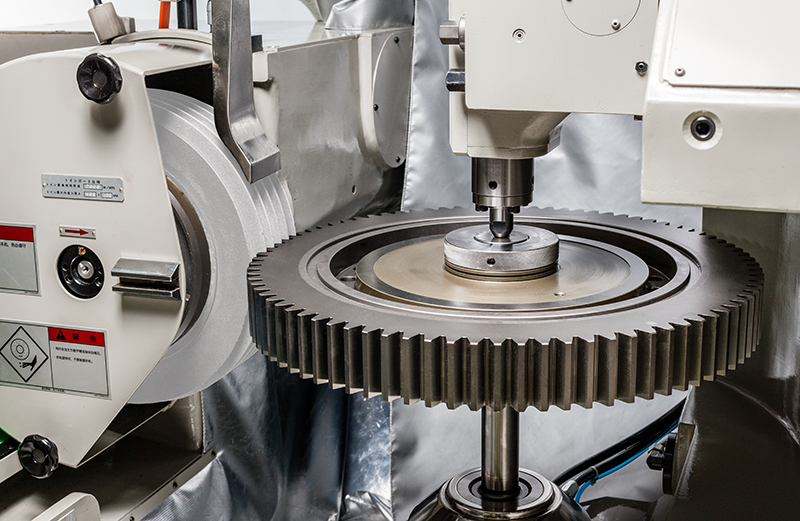

SHG600NC

CNC同期制御 歯車研削盤
SHG600NC

従来からご好評頂いておりますSHGシリーズのレトロフィット技術の構築により、この度外径Ф600mmまで加工可能なSHG600NCの新規製作に成功しました。

SHG600NC

特 徴

  • 全軸モータ駆動
  • チェンジギアの交換不要
  • テーブル旋回軸を油圧駆動とし、段取り時間の短縮
  • 制御装置は現行機種同様、岡本工作独自の制御装置(OMCOS)を搭載
  • ワーク外径Ф150mm~Ф600mm

システム概要

  • トイシと加工品歯車及び、トイシと成形台のねじ送りの同期同軸制御により簡単にワーク加工が行えます。
  • 7軸CNC制御(同時2軸制御)による研削サイクル
  • 加工条件のメニュー表示及び設定によるプログラムレス加工


※クリックで拡大します。

標準テストワーク加工例


※クリックで拡大します。

仕 様

加工できるワーク 平歯車及びハスバ歯車
研削できるモジュール M1~M8.0
研削できる歯数 17枚~2048枚(特別仕様)
加工可能ワーク径 Ф150mm~Ф600mm
歯型修正 歯先/歯元レリービング
歯筋修正 クラウニング/レリービング
ワーク質量 200kg
