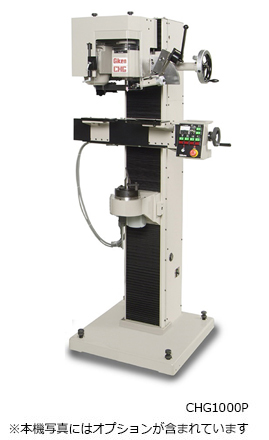

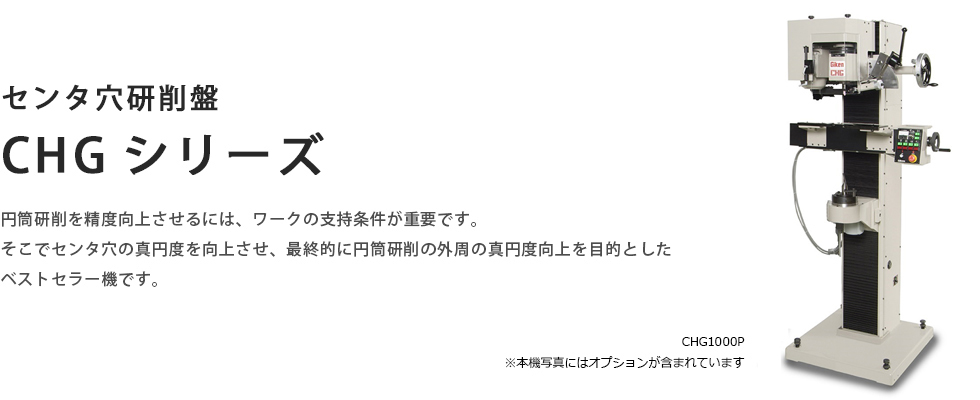

CHGシリーズ

特徴

当社テストピース測定値


●真円度 0.50μm
●倍率 5,000倍
●フィルター 2CRPC75
●測定器 ミツトヨ RA-2200AH

仕 様

項目 単位 CHG600P CHG1000P CHG1200P CHG1500P
1.研削できるセンタ穴直径 mm min.Ф4.25~max.Ф70
2.研削できるセンタ穴角度 ° 45~120
3.工作物の長さ mm 90~600 140~1,000 140~1,200 197~1,500
4.工作物の直径 mm Ф3~Ф150 Ф3~Ф200
5.工作物の質量 kg max.50 max.200
6.機械寸法(間口×奥行×高さ) mm 900×600×1,752 900×650×2,001 900×650×2,221 1,008×700×2,533
7.機械重量(本体) kg 380 410 470 750

※バイスで掴めるワークの最少径はФ3ですが、センタ穴の加工は最少Ф4.25からとします。
